3.2 Transistor Construction
1.Tujuan[kembali]
- Dapat mengetahui sejarah perkembangan transistor.
- Dapat mengetahui jenis transistor bipolar.
- Dapat membedakan antara transistor NPN dan PNP.
2. Alat Dan Bahan[kembali]
1. Transistor NPN tipe BD 139 2 buah
transistor ini adalah suatu komponen elektronika yang berfungsi sebagai switch elektronik. pada NPN, akan aktif jika pada basis nya kita beri tegangan.
2. Transistor PNP tipe BD 140 2 buah
transistor ini adalah suatu komponen elektronika yang berfungsi
sebagai switch elektronik.PNP akan aktif jika pada basis akan aktif jika kita beri GND.
3. Resistor 1 KOhm 4 buah
Resistor adalah salah satu komponen
elektronika pasif yang berfungsi menghambat arus yang mengalir pada rangkaian.
4. LED 2 buah
5. Baterai
6. Terminal
ground
Sebagai proteksi peralatan
elektronik atau instrumentasi sehingga dapat mencegah kerusakan akibat adanya
bocor tegangan
3. Dasar Teori [kembali]
Transistor adalah perangkat semikonduktor tiga lapis yang
terdiri dari dua material tipe-n dan satu lapisan material tipe-p (NPN) atau dua lapisan material tipe-p dan satu lapisan material tipe-n(PNP). Pada Gambar diatas E adalah Emitter, C adalah Collector, dan B adalah basic.
4. Langkah Percobaan[kembali]
1. Masukan komponen seperti Battery, Resistor, Transistor PNP BD 140, LED, Power. Untuk LED itu sendiri boleh menggunakan yang mana saja sesuai keinginan.
2. Sambungkan semua komponen hingga terbentuk suatu rangkaian seperti diatas.
3. Hasilnya akan terlihat seperti dibawah ini
4. Hasilnya ketika di running akan
tampak seperti dibawah ini
1.Masukan komponen seperti Battery, Resistor, Transistor NPN BD 139, LED, Power. Untuk LED itu sendiri boleh menggunakan yang mana saja sesuai keinginan.
2. Sambungkan semua komponen hingga terbentuk suatu rangkaian seperti diatas.
3. Hasilnya akan terlihat seperti dibawah ini
4. Hasilnya
ketika di running akan tampak seperti dibawah ini
A. Pembuatan Schema PNP
1. Masukan komponen seperti Battery, Resistor, Transistor PNP BD 140, LED, Power. Untuk LED itu sendiri boleh menggunakan yang mana saja sesuai keinginan.
2. Sambungkan semua komponen hingga terbentuk suatu rangkaian seperti diatas.
3. Hasilnya akan terlihat seperti gambar diatas
cara kerjanya
Ketika kaki base transistor PNP mendapat arus negatif maka muatan aka mengalir dari kaki emitor ke kaki kolector sehingga tegangan positif berada di kaki emittor dan tegangan negatif berada di kaki kolektor. hall ini berkebalikan dengan transistor jenis PNP
B. Pembuatan Schema NPN
1.Masukan komponen seperti Battery, Resistor, Transistor NPN BD 139, LED, Power. Untuk LED itu sendiri boleh menggunakan yang mana saja sesuai keinginan.
2. Sambungkan semua komponen hingga terbentuk suatu rangkaian seperti diatas.
3.Hasilnya akan terlihat seperti gambar diatas

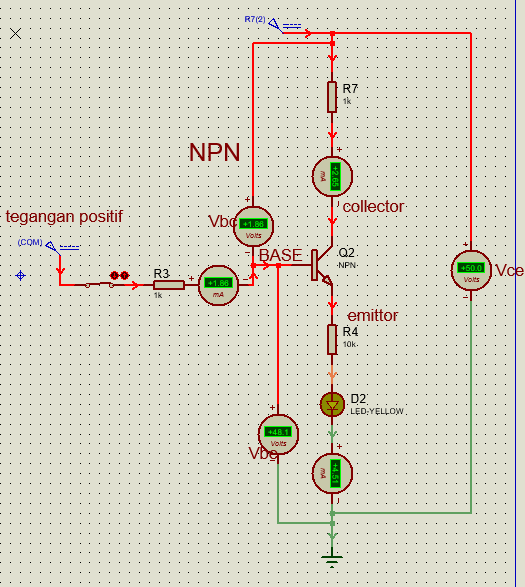

cara kerjanya
ketika ada arus positif yang mengalir ke kaki base transistor,maka akan ada muatan yang mengalir dari kaki collector ke kaki emittor.hal ini berkebalikan dengan transistor PNP.
sehingga sumber tegangan yang ada pada transistor NPN positif sedangkan sumber tegangan pada kaki base PNP itu negatif
5. Soal [kembali]
1. Suatu
transistor memiliki IC=10mA & IB=40mA. Berapa gain arus untuk transistor tsb?
Jawab :
2. Transistor pada gambar disamping mempunyai β = 100 dan vBE = 0,7 V pada iC =1mA
Rancanglah rangkaian sehingga arus 2 mA mengalir melalui collector dan tegangan pada collector = +5 V .
Jawab :
B. Problem
1. Apa perbedaan utama antara bipolar dan perangkat unipolar ?
Jawab : Perangkat Bipolar menggunakan pembawa
arus mayoritas dan minoritas, sedangkan perngkat unipolar hanya menggunakan
pembawa arus mayoritas.
2. Nama apa yang diterapkan pada dua jenis transistor BJT? Buat sketsa
konstruksi dasar masing-masing dan beri label berbagai pembawa minoritas dan
mayoritas di masing-masing. Gambarkan simbol grafik di samping
masing-masing. Apakah ada dari informasi ini yang diubah dengan mengubah
dari silikon menjadi basis germanium?.
Jawab :
Dua jenis
Transistor Persimpangan Bipolar (BJT) adalah,
• Transistor
PNP
• Transistor
NPN
Dalam
transistor PNP semikonduktor tipe n ditempatkan di antara dua semikonduktor
tipe p.
Dalam transistor NPN semikonduktor tipe p ditempatkan di antara dua semikonduktor tipe n.
Konstruksi dasar transistor PNP adalah :
simbol
B menunjukkan Base, E menunjukkan Emitter dan C menunjukkan Collector.
Dalam
transistor PNP, pembawa mayoritas adalah lubang dan pembawa minoritas adalah
elektron.
Konstruksi dasar transistor
NPN adalah :
Simbol dasar
transistor NPN adalah :
simbol B menunjukkan Base, E
menunjukkan Emitter dan C menunjukkan Collector.
Dalam transistor NPN, pembawa mayoritas adalah elektron dan pembawa minoritas adalah lubang.
Jika silikon diganti dengan germanium maka BJT PNP tetap PNP dan BJT NPN tetap NPN, tetapi transistor silikon dapat dioperasikan pada temperatur tinggi dibandingkan dengan transistor germanium.
Oleh karena itu, transistor PNP dan
NPN tidak berubah ketika basis diubah dari silikon menjadi germanium.
A.
C.
Pilihan Ganda
1.Siapa yang pertama kali menemukan sambungan transistor …..
a. Bell c. Schockley
c. Faraday d. Marconi
Jawab
: Transistor
BJT pertama kali dibuat oleh William Bradford Schockley (c)
2. Dioda emiter biasanya :
a. Dibiasmajukan b. Dibiasbalikkan
c. Tidak menghantar d. Bekerja pada daerah breakdown
Jawab : a. Dibiasmajukan
